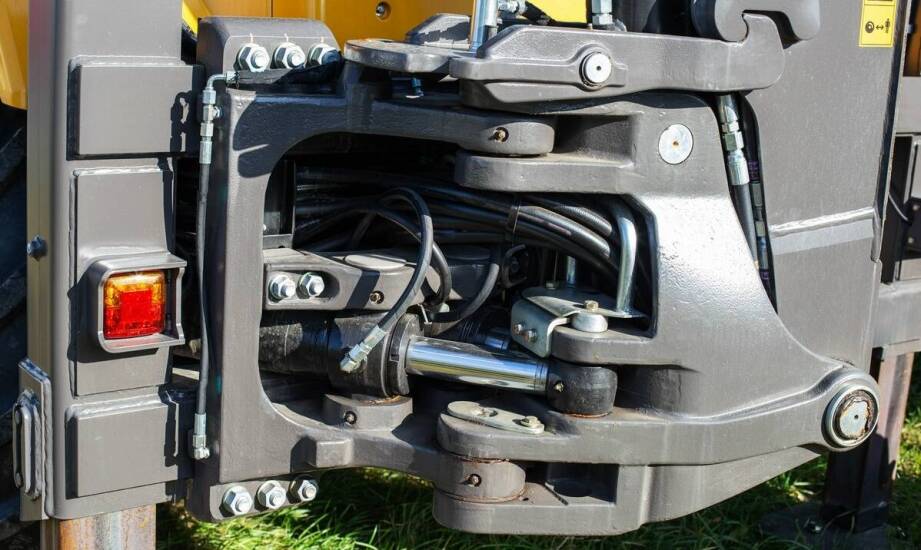

Od wymagań maszyny mobilnej do stabilnego układu hydraulicznego — co ustalić przed projektem

W maszynach mobilnych, takich jak koparki, ładowarki czy maszyny rolnicze, standardowe układy hydrauliczne rzadko sprawdzają się przy bardzo intensywnym cyklu pracy. Zmienne obciążenie zewnętrzne oraz duże ograniczenia przestrzenne wewnątrz ramy wymagają wysoce zindywidualizowanego podejścia do projektowania. Brak precyzyjnego dopasowania do konkretnej aplikacji szybko prowadzi do spadku wydajności, nadmiernego przegrzewania oleju lub poważnych awarii poszczególnych komponentów. Z tego powodu proces budowy niezawodnej instalacji musi opierać się na chłodnej kalkulacji fizycznych warunków operacyjnych.

Kluczowe dane operacyjne w projektowaniu układu

Przed rozpoczęciem właściwego projektowania układu hydraulicznego dla maszyny mobilnej należy zebrać bardzo szczegółowe dane wejściowe. Podstawowym parametrem jest ciśnienie robocze, które bezpośrednio określa maksymalne obciążenie siłowników i silników hydraulicznych. W wielu ciężkich aplikacjach mobilnych ciśnienie robocze osiąga wartości rzędu 250–400 bar, jednak zawsze kalibruje się je pod specyfikę konkretnego napędu. Przepływ cieczy roboczej musi z kolei dokładnie odpowiadać wymaganym prędkościom ruchu elementów wykonawczych, co zazwyczaj przelicza się na litry na minutę.

Temperatura oleju stanowi kolejny krytyczny czynnik w początkowej fazie planowania. Temperatura cieczy w układzie zazwyczaj nie powinna przekraczać 80°C, co wymusza rzetelną analizę czasu ciągłej pracy. Jeśli maszyna budowlana lub leśna działa w wyjątkowo trudnych warunkach środowiskowych, inżynier musi uwzględnić chłodzenie o odpowiednio wyższej wydajności. Profil obciążenia określa ponadto cykle szczytowe, przerwy technologiczne oraz momenty pracy ciągłej. Pozwala to zidentyfikować dynamikę zmian i odpowiednio zabezpieczyć maszynę przed nagłymi przeciążeniami mechanicznymi.

Wszystkie wymienione parametry służą do precyzyjnego obliczenia realnego zapotrzebowania na moc pompy hydraulicznej oraz optymalnej pojemności zbiornika oleju. Bez twardych danych wejściowych projekt opiera się wyłącznie na przypuszczeniach konstruktora. Projektowanie bez uwzględnienia rzeczywistego cyklu pracy maszyny drastycznie zwiększa ryzyko późniejszego niedopasowania całego napędu.

Architektura obwodu, dobór komponentów i weryfikacja 3D

Wymagania dotyczące napędu, precyzji sterowania oraz rygorystycznych norm bezpieczeństwa bezpośrednio decydują o ostatecznej architekturze całego systemu. Właściwy podział na obiegi robocze optymalizuje efektywność energetyczną maszyny i znacząco minimalizuje wewnętrzne straty ciśnienia. W nowoczesnych aplikacjach mobilnych zamknięte obiegi hydrostatyczne stosuje się najczęściej do głównych napędów jezdnych. Zapewniają one bardzo wysoki moment obrotowy nawet przy bardzo niskich prędkościach poruszania się pojazdu. Otwarte obiegi z kolei świetnie obsługują funkcje pomocnicze i osprzęt roboczy.

Dobór pompy zębatej lub tłoczkowej zawsze uwzględnia odpowiednie rezerwy kluczowych parametrów roboczych. Zostawia się odpowiedni margines wydajności, aby w pełni skompensować naturalne straty ciśnienia w długich przewodach i blokach zaworowych. Zawory hydrauliczne oraz rozdzielacze kierunkowe dobiera się pod kątem płynności i precyzji sterowania. W mobilnych układach ogromne znaczenie mają modele kompaktowe o wysokiej gęstości mocy, które łatwo mieszczą się w ciasnych przestrzeniach zabudowy. Z kolei filtry hydrauliczne muszą być ściśle dopasowane do wrażliwości zastosowanych elementów wykonawczych. Bardzo dokładną filtrację na poziomie 10 mikronów stosuje się najczęściej tam, gdzie pracują zaawansowane zawory proporcjonalne wrażliwe na najmniejsze zabrudzenia. Konstruktor musi przy tym zachować odpowiednią rezerwę przepływu w obudowie filtra, aby uniknąć niebezpiecznego spadku ciśnienia w czasie mrozów.

Gdy inżynierowie firmy Hidroma Sistems opracowują indywidualne projekty hydrauliczne, obowiązkowym etapem jest stworzenie trójwymiarowego modelu rurociągów i podzespołów. Modelowanie 3D w środowiskach takich jak AutoCAD lub Inventor pozwala wcześnie wykryć fizyczne kolizje między stalowymi komponentami. Pełna wizualizacja przestrzenna układu ułatwia zaplanowanie swobodnego dostępu do punktów diagnostycznych i serwisowych na długo przed cięciem materiału.

Ostatnim krokiem przed masową produkcją są rygorystyczne próby zmontowanego prototypu oraz zaawansowane symulacje obciążeniowe. Pozwalają one weryfikować zachowanie maszyny pod kątem temperatury, pulsacji ciśnienia i ogólnej stabilności. Zastosowanie odpowiednio dobranych akumulatorów skutecznie tłumi szkodliwe pulsacje przepływu, a chłodnice zapobiegają przegrzewaniu przy długotrwałych cyklach.

Stabilny i bezpieczny projekt układu hydraulicznego zawsze zaczyna się od wnikliwej analizy realnego scenariusza pracy maszyny mobilnej, a nie od wyboru gotowych części z obszernego katalogu. Konsekwentne zbieranie danych operacyjnych, staranny dobór zaworów i pomp oraz iteracyjne testy przestrzenne tworzą funkcjonalną całość. Oparcie procesu konstrukcyjnego na zweryfikowanych parametrach wejściowych i modelowaniu trójwymiarowym gwarantuje stworzenie układu odpornego na trudne warunki. Przemyślana architektura minimalizuje ryzyko przestojów, zapewniając użytkownikom maszyn maksymalną niezawodność podczas wieloletniej i ciężkiej eksploatacji w terenie.
